La Revolución del Empalme Eléctrico: Soldadura sin Cautín
El método tradicional de empalmar cables requiere pelar, trenzar, calentar el soldador, aplicar estaño y luego encintar. Es lento y, si no eres experto, queda mal. El kit de conectores termorretráctiles con estaño ASTA A-TC533 simplifica este proceso a un solo gesto: aplicar calor.
Estos conectores termorretráctiles con estaño son la solución definitiva para mecánicos, instaladores de car-audio y electricistas navales que necesitan uniones fuertes, conductoras y totalmente estancas al agua.
¿Cómo funcionan los Conectores Termorretráctiles con Estaño?
La magia reside en su diseño de triple acción. Cada conector transparente contiene:
- Anillo de Estaño (Soldadura): Situado en el centro. Al alcanzar los 138°C, se funde y penetra entre los hilos de cobre, creando una unión metálica sólida.
- Anillos de Adhesivo Hot-Melt (Sellado): Los anillos de colores en los extremos se derriten para sellar el tubo contra el cable, impidiendo la entrada de agua o humedad.
- Tubo Poliolefina (Aislamiento): El cuerpo exterior se contrae con el calor, protegiendo la unión mecánicamente.

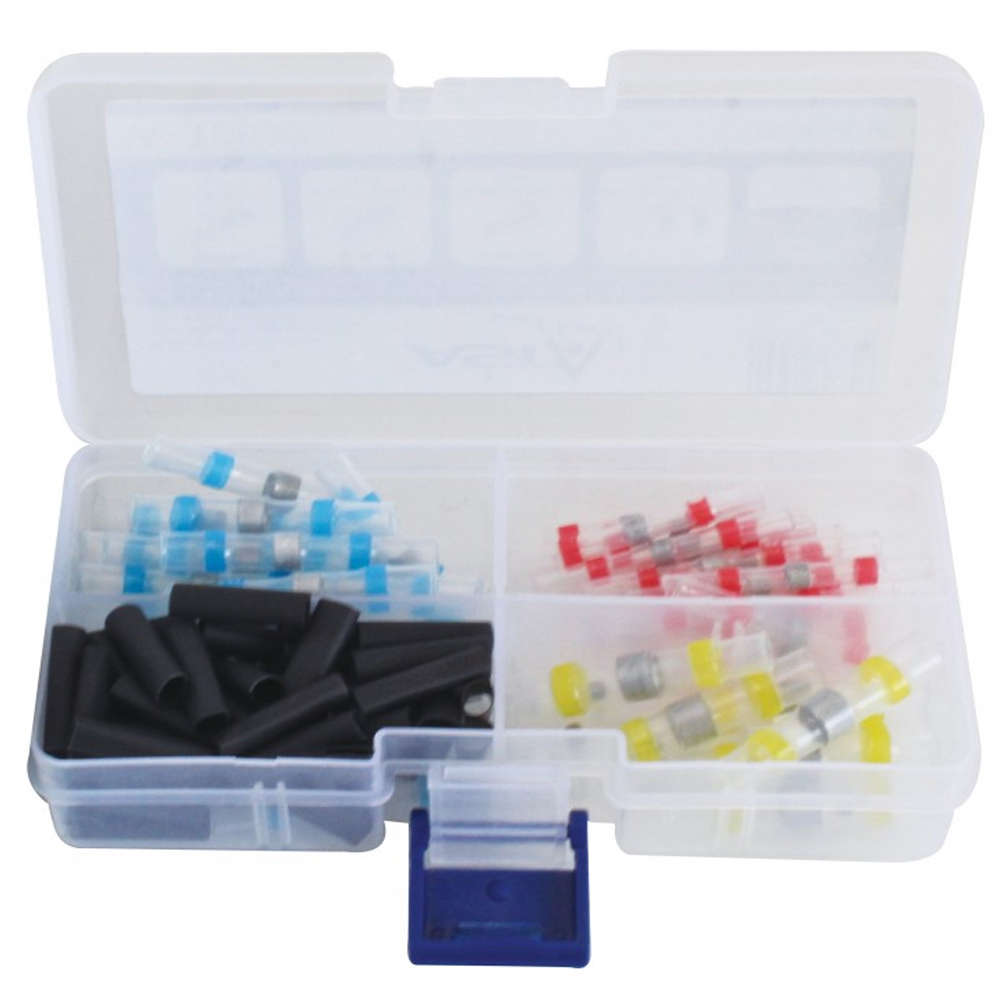

Contenido del Kit ASTA A-TC533
Este organizador de conectores termorretráctiles con estaño incluye un surtido completo clasificado por colores según la sección del cable (AWG):
- Amarillos (15 uds): Para cables gruesos (4.0 – 6.0 mm² / 12-10 AWG). Ideal para alimentación principal.
- Azules (50 uds): Medida media (1.5 – 2.5 mm² / 16-14 AWG). El estándar en automoción.
- Rojos (60 uds): Para cables finos (0.5 – 1.5 mm² / 22-18 AWG). Sensores y altavoces.
- Blancos (25 uds): Para electrónica de precisión (0.25 – 0.34 mm² / 26-24 AWG).
- Tubos Negros (48 uds): Funda termorretráctil estándar de 4mm x 20mm para acabados adicionales.
Guía de uso: Cómo conseguir el empalme perfecto
Para que tus conectores termorretráctiles con estaño queden profesionales, sigue estos pasos:
1. Preparación
Pela unos 10mm de aislante en ambos cables. Trenza los hilos de cobre ligeramente.
2. Inserción
Introduce uno de los cables en el conector. Empuja los hilos de cobre de ambos cables hasta que se crucen justo debajo del anillo de estaño plateado.
3. Aplicación de Calor
Usa una pistola de calor (recomendado) o un mechero (con cuidado). Empieza calentando los extremos de colores para que el adhesivo selle y sujete el cable. Luego, aplica calor en el centro hasta que veas que el anillo de estaño se derrite y fluye entre los hilos de cobre. ¡No calientes demasiado o quemarás el plástico!
4. Enfriamiento
Deja que el empalme se enfríe sin moverlo para que el estaño solidifique correctamente.
Ventajas frente a los terminales de crimpar
Al usar conectores termorretráctiles con estaño, obtienes una resistencia a la tracción superior. No hay riesgo de que el cable se salga del terminal si tiras de él, y la corrosión es imposible gracias al sellado hermético IP67.
Enlaces recomendados:
Para aplicar calor de forma profesional, te recomendamos usar una pistola de aire caliente, aunque también puedes usar nuestros soldadores a gas con boquilla de aire caliente.
Si prefieres el método tradicional desmontable, revisa nuestro kit de conectores faston.
Aprende más sobre las propiedades del material aislante en Tubo Termorretráctil (Wikipedia).
