Prensado Profesional: Seguridad en tus Conexiones Eléctricas

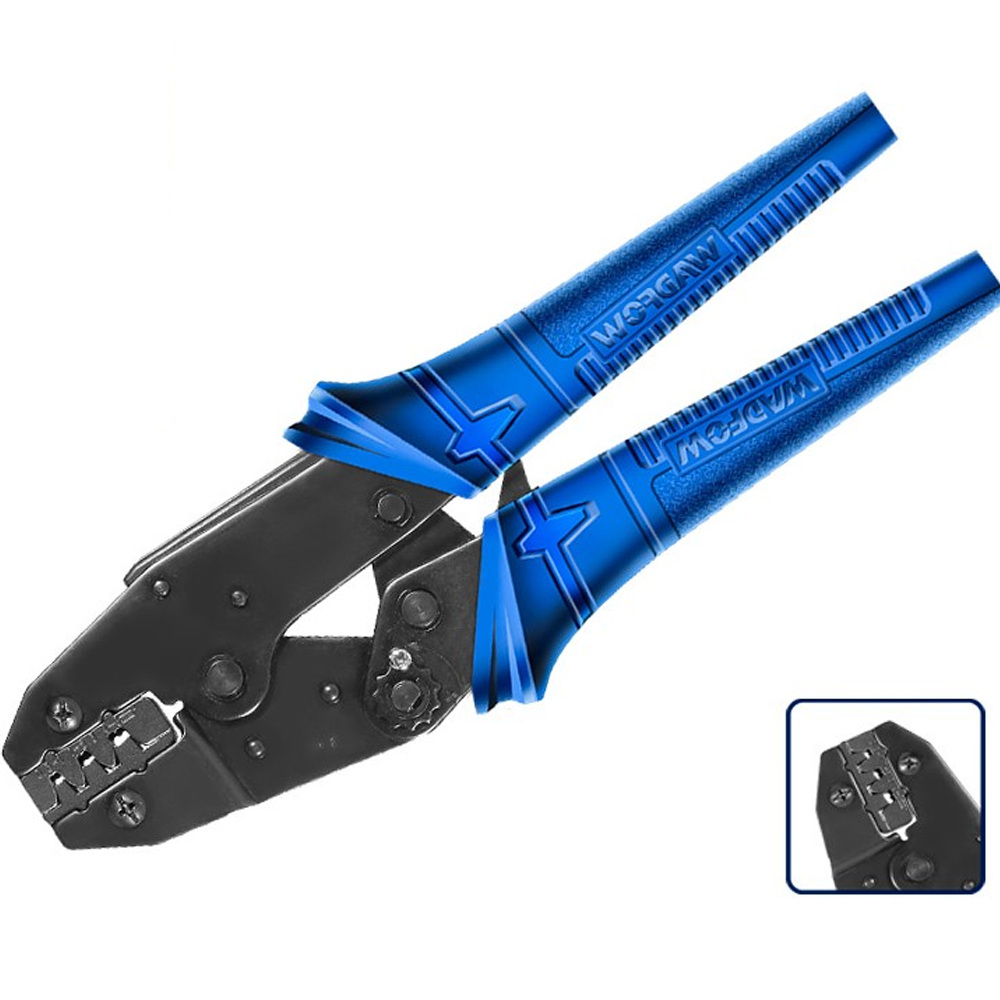

El 90% de los fallos eléctricos en automoción y maquinaria se deben a una mala conexión. Un terminal mal apretado genera calor, chispas y, eventualmente, un incendio o avería. Aplastar el terminal con un alicate universal no sirve. Para garantizar una unión mecánica y eléctrica sólida, necesitas una crimpadora para terminales aislados con mecanismo de carraca como la WADFOW.
Esta herramienta elimina el error humano. Gracias a su sistema de trinquete (ratchet), la crimpadora para terminales aislados obliga a completar el ciclo de prensado. Una vez que empiezas a cerrar el mango, la herramienta se bloquea y no se vuelve a abrir hasta que las mordazas han aplicado la presión exacta para fusionar el metal del terminal con el cobre del cable.
Código de Colores: ¿Qué terminales puedes usar?
Las mordazas de esta crimpadora para terminales aislados tienen tres huecos marcados con puntos de color, que corresponden al estándar internacional:
- Punto ROJO (0.5 – 1.5 mm² / 20-16 AWG): Para cables finos y electrónica.
- Punto AZUL (1.5 – 2.5 mm² / 16-14 AWG): El estándar en automoción e instalaciones domésticas.
- Punto AMARILLO (4.0 – 6.0 mm² / 12-10 AWG): Para cables de potencia y alimentación gruesos.
El diseño de la mordaza es asimétrico: un lado sujeta el cable pelado y el otro sujeta el aislante del cable para que no se rompa por vibración.
Ajuste de Presión y Mecanismo de Seguridad
No todos los terminales tienen el mismo grosor de chapa. Esta crimpadora para terminales aislados incorpora una rueda dentada (estrella) con un tornillo de bloqueo.
* **Regulación:** Si notas que el terminal queda flojo, puedes girar la rueda hacia el «+». Si la herramienta se queda atascada porque aprieta demasiado, gírala hacia el «-«.
* **Desbloqueo de Emergencia:** Si te equivocas y metes un objeto demasiado duro, hay una pequeña palanca entre los mangos que permite liberar el trinquete y abrir la herramienta manualmente.
Guía de Crimpado Perfecto
Para obtener un resultado profesional con tu crimpadora para terminales aislados:
- Preparación: Pela el cable la longitud exacta del barril metálico del terminal (unos 5-6mm).
- Colocación: Inserta el terminal en la mordaza del color correspondiente (Rojo, Azul o Amarillo). Aprieta ligeramente el mango hasta que la herramienta sujete el terminal sin deformarlo.
- Inserción: Introduce el cable pelado en el terminal. Asegúrate de que el aislante del cable llega hasta el tope interior.
- Prensado: Aprieta los mangos con decisión hasta que el mecanismo de carraca se libere automáticamente («Click»). El terminal estará perfectamente sellado.
Diferencias con una Crimpadora Simple
Las crimpadoras baratas de «tijera» (chapa estampada) dependen de la fuerza de tu mano. Si estás cansado, aprietas menos y el cable se sale. Con esta crimpadora para terminales aislados de ciclo controlado, la presión es siempre la misma, sea el primer crimpado de la mañana o el número 100 de la tarde.
Mantenimiento
Lubrica periódicamente los pasadores del mecanismo de carraca con aceite ligero. Mantén las mordazas limpias de restos de plástico o cobre para no alterar la geometría de prensado.
