La solución definitiva para el cableado de vehículos
Una instalación eléctrica limpia es sinónimo de seguridad. Muchos fallos eléctricos en coches y motos provienen de empalmes mal hechos que se sueltan con las vibraciones o se oxidan por la humedad. El kit de conectores eléctricos automoción ASTA A-TC537 te permite replicar las conexiones originales de fábrica (tipo OEM).

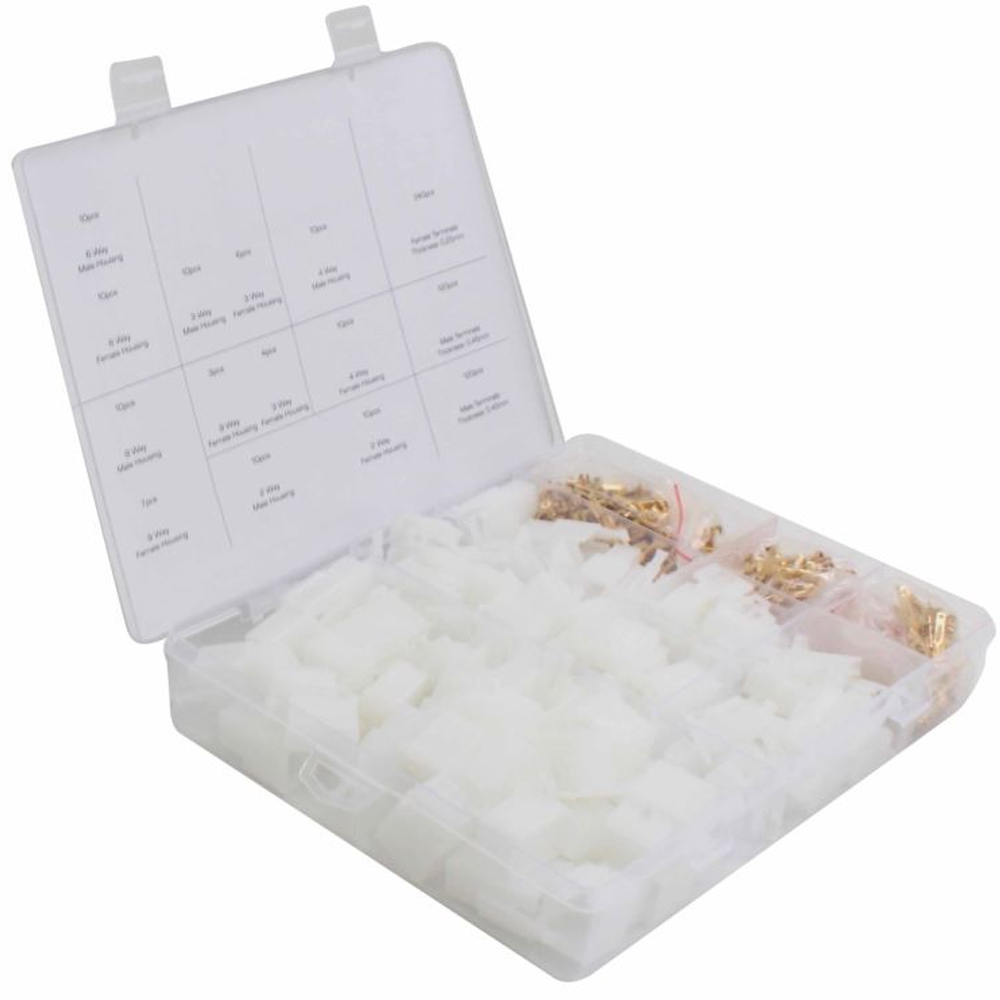

Este maletín organizador contiene una selección completa de carcasas y terminales «Faston» con bloqueo. A diferencia de los terminales sueltos, estos conectores permiten agrupar varios cables en un solo enchufe modular, facilitando el montaje y desmontaje de componentes (faros, radios, sensores) en segundos.
Desglose del contenido: ¿Qué incluye este Kit de 580 piezas?
Este kit de conectores eléctricos automoción está diseñado para cubrir todas las necesidades de un taller:
Terminales Metálicos (El corazón del sistema)
- 240x Terminales Macho: Fabricados en latón de alta calidad para evitar la corrosión y garantizar la conductividad. Espesor 0.45mm.
- 240x Terminales Hembra: Con pestañas de retención para que no se salgan de la carcasa. Espesor 0.25mm.
Carcasas de Nylon (El cuerpo aislante)
Incluye 10 parejas (Macho+Hembra) de cada medida, sumando 100 carcasas en total:
- 2 Vías: Ideal para intermitentes, altavoces y sensores simples.
- 3 Vías: Perfecto para faros delanteros (H4), potenciómetros y sensores TPS.
- 4 Vías: Común en sondas lambda, ventiladores y relés.
- 6 y 9 Vías: Para mazos de cables principales, piñas de luces de moto o centralitas.
Guía de Instalación: Cómo crimpar conectores correctamente
Para sacar el máximo partido a tu kit de conectores eléctricos automoción, sigue estos pasos profesionales:
- Pelado del cable: Pela unos 4-5mm del aislante del cable. No peles demasiado para evitar cortocircuitos.
- Elección del terminal: Selecciona un terminal macho o hembra del kit. Recuerda: el terminal metálico macho suele ir en la carcasa de plástico hembra, y viceversa (sistema inverso).
- Crimpado (Engaste): Coloca el cable en el terminal. Necesitarás una crimpadora para terminales no aislados (tipo Faston).
- Las pestañas traseras deben abrazar el plástico del cable (para fuerza mecánica).
- Las pestañas centrales deben abrazar el cobre (para conexión eléctrica).
- Inserción: Introduce el terminal crimpado en la carcasa de nylon blanca hasta escuchar un «clic». Ese sonido indica que la pestaña de retención se ha bloqueado.
- Conexión: Une la carcasa macho con la hembra. El gancho exterior asegurará la unión contra vibraciones.
Aplicaciones Recomendadas
La versatilidad del estándar 2.8mm hace que este producto sea compatible con:
- Restauración de Motos Clásicas: Sustitución de piñas de luces y encendidos viejos.
- Caravanas y Camper: Instalación de luces LED auxiliares, bombas de agua y neveras 12V.
- Electrónica DIY: Proyectos de Arduino, robótica o impresoras 3D que requieren conexiones fiables de múltiples hilos.
- Quad y ATV: Reparación de cableado expuesto al barro y agua (se recomienda aplicar grasa dieléctrica en el interior para máxima protección).
Enlaces de interés:
Para realizar el engaste perfecto de estos terminales, necesitarás una herramienta específica. Visita nuestra sección de alicates para terminales eléctricos.
Si quieres profundizar en los tipos de conexiones, consulta el artículo sobre Conectores Eléctricos en Wikipedia.
